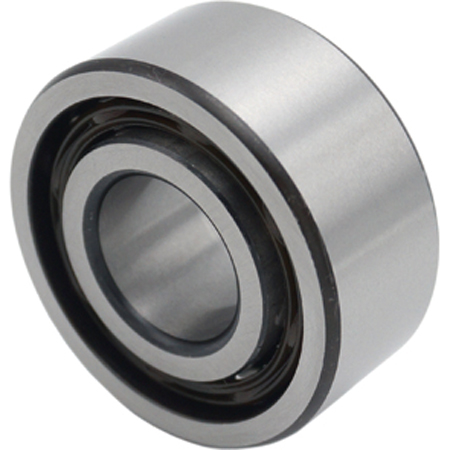

雙列角接觸球軸承是一種在結構上將兩個單列角接觸球軸承組合為一體的軸承形式，具有良好的剛性、承載能力以及更緊湊的設計優勢。相比傳統的成對安裝單列角接觸球軸承，雙列結構可顯著減少軸向空間的需求，適用于空間受限但需承受雙向軸向載荷的精密設備。本文從結構特征、空間優勢到實際應用三個方面，系統剖析雙列角接觸球軸承在軸向空間控制方面的獨特優勢。
一、結構設計帶來的空間壓縮優勢
雙列角接觸球軸承的最大特點是將兩個角接觸球軸承以O(shè)型或X型組合方式集成在一個軸承外圈內，內圈通常為整體結構，節省了兩套軸承外圈和間隔件所需的額外軸向尺寸。其接觸角可根據應用需求選擇30°、35°或更大角度，以承受雙向軸向力與一定的徑向負載。相較于傳統的背靠背或面對面配對角接觸軸承組合，雙列設計不僅軸向長度更短，且安裝精度更易控制，特別適合在空間受限、結構緊湊的應用場景中使用。
二、緊湊設計與性能的兼容性
盡管軸向空間壓縮，但雙列角接觸球軸承在性能上并不妥協。其內外圈幾何一體化，有效避免了配對誤差帶來的負載不均。同時，由于內外圈同心度更高，旋轉精度和運轉平穩性得以提升。此外，雙列結構提供了類似成對安裝的承載能力，可同時承受來自?xún)蓚€(gè)方向的軸向載荷及較大的徑向力，適合高速、高剛性、高精度的場合，例如數控機床主軸、電機、高速搬運機構等。設計緊湊意味著整機布置更自由，重量更輕，有助于設備模塊化和小型化發展。
三、應用場景與選型注意事項
在高精密機械、機器人關節、航空航天零部件以及包裝設備等空間有限的系統中，雙列角接觸球軸承因其節省空間的結構優勢而被廣泛采用。在選型時，應考慮其與軸和座孔的配合方式、預緊方式及潤滑路徑，避免安裝過程中產生不必要的應力集中。此外，其軸向剛度雖強，但由于結構緊湊，散熱性能略低于開放式配對軸承，需適配合理的潤滑方案和冷卻方式，確保穩定運行。
總結分析
雙列角接觸球軸承在保持較高性能的同時，通過一體化結構顯著降低了對軸向空間的需求，是應對現代設備高密度、小型化趨勢的理想解決方案。它兼顧承載能力與緊湊性，簡化了裝配工藝，減少安裝誤差，廣泛適用于各類精密傳動系統。在實際工程應用中，合理選型與精確安裝可最大化其空間優勢與性能價值，助力設備整體性能提升與體積優化。本文內容是上隆自動化零件商城對“雙列角接觸球軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
