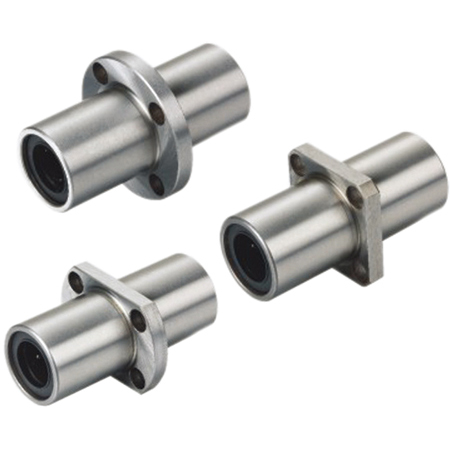

中間法蘭直線軸承是一種集成了固定法蘭和直線運動功能的部件，廣泛應用于空間受限但需高精度直線運動的機械結構中。在設備小型化、輕量化和模塊化不斷推進的今天，如何在保持性能的前提下進行空間優化，成為設計人員必須關注的問題。本文圍繞中間法蘭直線軸承的結構布局、安裝方式及材料改進等角度，詳細探討其在有限空間中的優化策略。
一、結構布局優化：降低高度、壓縮體積
中間法蘭直線軸承的法蘭部位位于軸承的中部，與外殼整體過盈或鎖固連接。與端部法蘭不同，它可以在中間提供雙向支撐，提升結構剛性。然而，這種結構也占據了比端部法蘭更多的徑向空間，因此在空間優化中，必須合理控制其外徑和厚度。
首先，可通過減薄法蘭厚度并采用加筋設計來降低其整體高度，提升法蘭強度同時減少軸承本體在設備中的占據體積。此外，對于不承受高負載的應用場景，可設計為扁平法蘭形式，以進一步壓縮安裝體積。
其次，在軸承本體結構上進行緊湊化設計也是優化關鍵。例如，使用短體型設計或帶內嵌滾珠導軌的緊湊結構，可以有效降低總長度，適用于需要縮短直線滑動行程的緊湊空間。
二、安裝方式創新：集成式與模塊化優勢
中間法蘭結構本身具有安裝靈活性，可在水平或垂直方向自由布置?？臻g優化的關鍵之一，是如何將軸承與安裝支架、導軌等結構整合，達到空間復用和簡化安裝的目的。
為此，采用集成式支架成為一種常見手段。將法蘭軸承直接嵌入或壓入定制鋁型材或薄壁鋼結構內，使法蘭與外殼形成統一結構，既節省連接部件，也減少不必要的安裝空間。
此外，模塊化安裝板的引入也有利于空間利用最大化。在多軸系統中，通過標準化安裝孔位和間距，使多個中間法蘭直線軸承可拼接組合，形成緊湊的并聯或串聯結構，避免多余的安裝邊距和留空區域。
對于需頻繁拆卸維護的場景，建議采用螺紋固定配合彈性定位銷結構，不僅確保安裝精度，也利于更換時減少空間干涉。
三、材料與制造工藝優化：提升強度與減重并舉
為了進一步提升空間利用效率，在材料選擇方面也需要兼顧輕量化與高強度。傳統軸承通常采用軸承鋼或碳鋼，但在空間優化方案中，高強度鋁合金、不銹鋼復合材料或工程塑料增強結構逐漸受到重視。
高強鋁合金具有良好的剛性重量比，適合低負載高頻率運行的場合，同時能夠通過精密銑削工藝制造成緊湊復雜的輪廓結構，有效減少冗余材料區域。工程塑料則適合對重量要求極高但負載不大的應用，特別是在自動化裝置、輕型機器人等領域。
同時，采用粉末冶金或金屬注射成型（MIM）技術制造法蘭體結構，也有助于實現復雜幾何結構與材料最優化布局，為軸承體提供更高的結構密度與設計靈活性。
總結分析
中間法蘭直線軸承在空間受限的設備中具有不可替代的結構優勢。通過優化結構尺寸布局、集成安裝方式以及材料輕量化設計，不僅可以實現更高效的空間利用，還能提升整體機械系統的性能穩定性與安裝靈活度。面對高密度裝配、智能制造及微型化設備不斷發展的趨勢，中間法蘭直線軸承的空間優化將成為工程應用中不可忽視的重要環節。未來，結合3D打印與智能仿真技術，其在空間壓縮和性能提升方面仍有廣闊的提升空間。本文內容是上隆自動化零件商城對“中間法蘭直線軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
