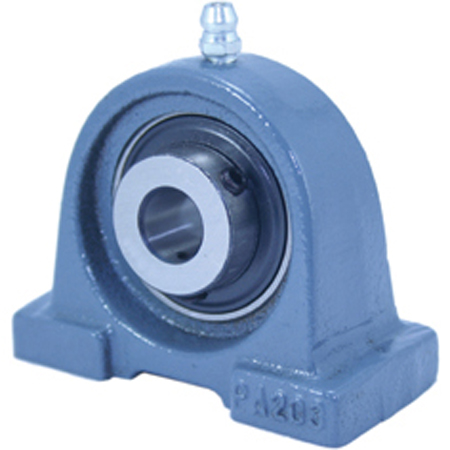

帶座外球面球軸承的球體直徑公差控制是確保軸承運行平穩性、負載能力和使用壽命的關鍵因素。通過嚴格的材料選擇、精密加工工藝和高精度檢測手段，球體直徑公差通?？刂圃谖⒚准?jí)別(如G3級公差為±0.08 µm至±0.25 µm)。優化制造設備精度、環境條件和工藝參數，可進一步提升球體一致性，滿足高精度軸承的性能要求，延長使用壽命并降低維護成本。
一、球體直徑公差的重要性
1.運行平穩性：球體直徑公差過大會導致軸承內部載荷分布不均，引起振動和噪音，降低運行平穩性。
2.負載能力：球體直徑一致性差會加劇局部接觸應力，導致早期疲勞失效，降低軸承的負載能力。
3.使用壽命：公差控制不當會加速磨損，縮短軸承使用壽命，增加維護成本。
二、球體直徑公差的控制標準與方法
1.國際標準與等級
○根據ISO 3290標準，球體直徑公差分為G3、G5、G10、G16和G20等級。
○G3級為最高精度，公差范圍為±0.08 µm至±0.25 µm，適用于高精度軸承。
○G10級和G16級適用于通用軸承，公差范圍分別為±0.25 µm至±0.8 µm和±0.8 µm至±2.5 µm。
2.制造工藝控制
○材料選擇：采用高純凈度軸承鋼(如GCr15)，確保材料均勻性和穩定性。
○精密加工：通過冷鐓、磨削和拋光工藝，逐步將球體直徑控制在目標范圍內。
○檢測與分選：使用激光測量?jī)x或光學投影儀對球體直徑進行全檢，并按公差等級分選。
3.關鍵工藝參數
○磨削速度、進給量和冷卻液流量需精確控制，以避免熱變形和加工誤差。
○拋光工藝進一步減小表面粗糙度，提高球體幾何精度。
三、影響公差控制的關鍵因素與優化措施
1.制造設備精度
○高精度磨床和檢測設備是控制球體直徑公差的基礎。
○定期校準設備，確保測量和加工的準確性。
2.環境條件
○恒溫、恒濕的潔凈車間環境有助于減少加工過程中的尺寸波動。
○控制車間粉塵和振動，避免對加工精度的影響。
3.工藝優化
○采用自動化生產線，減少人為誤差。
○通過大數據分析優化工藝參數，提高加工效率和一致性。
四、總結
帶座外球面球軸承的球體直徑公差控制是確保軸承性能的核心環節。通過嚴格的材料選擇、精密加工、高精度檢測和分選，球體直徑公差可控制在微米級別，滿足高精度軸承的性能要求。優化制造工藝和環境條件，進一步提升球體一致性，為重型機械和精密設備提供可靠的支撐，延長軸承使用壽命，降低維護成本。本文內容是上隆自動化零件商城對“帶座外球面球軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
