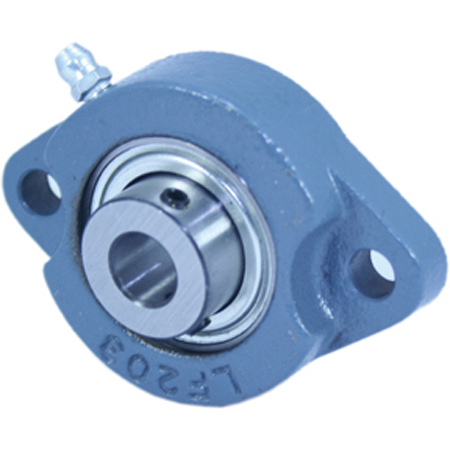

軸承座的壁厚設計是確保軸承座承載能力、穩定性和耐用性的關鍵因素之一。合理的壁厚設計可以避免軸承座在使用過程中發生變形或破損，確保軸承和其他配件的精確安裝和正常運行。以下是軸承座壁厚設計的標準和考慮因素。
一、設計標準
1.強度要求：軸承座的壁厚必須滿足其強度要求。強度不足可能導致在高負載下發生塑性變形或破裂。設計時需要根據工作負荷、使用環境、軸承類型等因素確定合適的壁厚。通常情況下，壁厚設計應至少為軸承座直徑的1/6至1/3。
2.軸承座與軸的配合：軸承座的壁厚應能夠保證與軸的配合強度，使其能夠承受軸向力和徑向力，避免由于軸承的振動或偏載產生過大的應力，影響軸承的使用壽命。
3.材質和制造工藝：不同材質的軸承座需要根據其機械性能進行合理的壁厚設計。例如，鑄鐵材質的軸承座可能需要較厚的壁厚，而鋁合金或鋼材的軸承座則可以適當減少壁厚。此外，采用不同的制造工藝(如鑄造、鍛造或機加工)也會對壁厚設計產生影響，精度要求較高的部件可能需要更厚的壁厚以保證其穩定性。
4.熱膨脹和冷卻：在設計時，還需要考慮到軸承座因溫度變化而產生的熱膨脹現象，特別是在高溫工作環境下。壁厚過薄可能導致熱變形，影響軸承精度和使用壽命。合理的壁厚能夠幫助軸承座在熱膨脹時維持形狀穩定。
5.振動和噪音控制：軸承座的壁厚還應考慮到振動和噪音的抑制效果。較厚的壁能夠有效減小振動，并減少機械噪音，尤其是在高速運轉的環境中，合理的壁厚設計能夠有效降低軸承座的振動傳遞和噪音。
二、壁厚設計考慮因素
1.載荷分布：在負載較大的應用中，軸承座的壁厚需要較厚，以保證能夠均勻分布軸承座所受的負載，防止局部受力過大造成失效。
2.安裝方式：軸承座的安裝方式(如固定座、滑動座、浮動座等)會影響壁厚的設計。浮動座通常需要較大的壁厚來保持其穩定性，而固定座則對壁厚的要求相對較低。
3.尺寸和形狀：軸承座的尺寸和形狀(如圓形、方形或其他復雜形狀)會影響壁厚設計。對于較大的軸承座，壁厚可能需要更大，以確保其結構的穩定性;而對于小型軸承座，則可以適當減小壁厚。
4.使用環境：使用環境對軸承座的壁厚設計有重要影響。例如，在極端溫度、濕度或化學腐蝕環境下工作的軸承座，需要增加壁厚以增強其耐久性和抗腐蝕能力。
5.制造與經濟性：設計時需要權衡制造工藝的可行性和經濟性。過厚的壁不僅增加了材料成本，還可能導致加工難度增大;過薄的壁則可能影響強度和穩定性。因此，合理的壁厚設計應該滿足結構強度要求，同時控制成本。
三、常見的壁厚設計計算方法
四、總結
軸承座的壁厚設計在保證軸承座強度、穩定性和耐用性的同時，還需要考慮經濟性和制造難度。合理的壁厚設計能夠提高軸承座的使用壽命，避免因結構缺陷導致的故障或不穩定運行。在設計時，需要綜合考慮負載情況、工作環境、材料選擇以及制造工藝等因素，以確保設計的壁厚既能滿足功能要求，又能控制成本和提高生產效率。本文內容是上隆自動化零件商城對“帶座軸承”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
